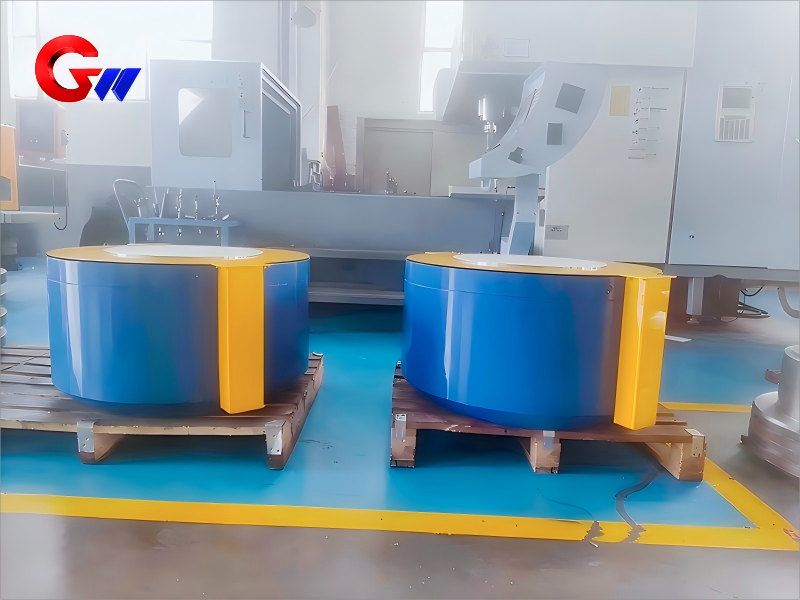

रोलिंग मिल एजीसी तेल सिलेंडर
GW प्रेसिजन रोलिंग मिल AGV कॉइल सिलेंडर उच्च परिशुद्धता वाले हॉट और कोल्ड स्ट्रिप मिलों के लिए महत्वपूर्ण भाग हैं। सिलेंडर का अधिकतम आंतरिक व्यास 1,000 मिलीमीटर है, कार्यकारी दबाव 23 MPa है, दबाव प्रतिरोध परीक्षण 35 MPa है, आंतरिक रिसाव कम या न के बराबर है, औसत घर्षण मान 0.5% या उससे कम है, 0.5 मिमी/सेकंड की कम गति पर कोई रेंगना नहीं होता है, और GW प्रेसिजन रोलिंग मिल AGV कॉइल सिलेंडर का सेवा जीवन लगभग 5 वर्ष तक हो सकता है।
- GW Precision
- चीन, लुओयांग
- संविदात्मक शर्त
- एजीवी सिलेंडर की वार्षिक क्षमता 500 पीस है।
- जानकारी
रोलिंग मिल एजीवी तेल सिलेंडर
स्टील रोलिंग उत्पादन लाइन में स्वचालित सामग्री प्रबंधन के लिए रोलिंग मिल एजीवी (स्वचालित गाइडिंग ट्रांसपोर्टर) का तेल सिलेंडर एक प्रमुख हाइड्रोलिक घटक है।
रोलिंग मिल एजीवी सिलेंडर अनुप्रयोग परिदृश्य के लिए सामग्री चयन
सिलेंडर बैरल (सिलेंडर बैरल)
सामग्री: उच्च शक्ति वाली निर्बाध इस्पात पाइप (जैसे 27SiMn, 45 # इस्पात, 1Cr17Ni2 स्टेनलेस स्टील)।
आवश्यकताएँ: उच्च संपीडन शक्ति (≥ 600MPa), घर्षण प्रतिरोध और आंतरिक दीवार की फिनिशिंग (Ra ≤ 0.4 μm)।
पिस्टन रॉड
सामग्री: 42CrMo, 40Cr या हार्ड क्रोम प्लेटेड कार्बन स्टील (सतह कोटिंग की मोटाई 20-50 μm)।
आवश्यकताएँ: उच्च थकान प्रतिरोध, झुकने का प्रतिरोध, सतह की कठोरता ≥ HRC50।
सीलिंग तत्व
सामग्री: पॉलीयुरेथेन (पीयू), बूना एन (एनबीआर) या विटन (एफकेएम), उच्च तापमान/तेल प्रतिरोधी।
परिदृश्य
सिलेंडर बैरल (सिलेंडर बैरल)
कठोरीकरण और टेम्परिंग उपचार (शमन + उच्च तापमान टेम्परिंग): समग्र शक्ति और कठोरता में सुधार (जैसे कठोरीकरण और टेम्परिंग के बाद 45 # स्टील की कठोरता HRC28-32)।
आंतरिक सतह शमन: उच्च आवृत्ति प्रेरण शमन, कठोरता HRC45-50, गहराई 1-2 मिमी।
पिस्टन रॉड
शमन + निम्न तापमान पर तापन: 42CrMo शमन के बाद कठोरता HRC50-55, तापन द्वारा भंगुरता में कमी।
सतह पर कठोर क्रोमियम की परत चढ़ाई गई है: परत की मोटाई 20-50 μm है, जो घिसाव-प्रतिरोधी और जंग-रोधी है।
अन्य घटक
बोल्ट/फ्लेंज: तनाव संकेंद्रण से बचने के लिए कठोर और टेम्पर किया गया।
GW प्रेसिजन रोलिंग मिल AGV ऑयल सिलेंडर की विशेषताएं
1. उच्च दक्षता और स्थिरता: सटीक कार्य पूरा करने के लिए उच्च परिशुद्धता वाले मशीनिंग उपकरणों का उपयोग किया जाता है।
असेंबली, जो बेहद उच्च परिचालन गति और स्थिर संचालन को संभव बनाती है।
रोलिंग मिल एजीवी ऑयल सिलेंडर की गुणवत्ता सुनिश्चित करना।
2. टिकाऊ: मुख्य संरचनात्मक घटकों के रूप में मजबूत सामग्रियों का उपयोग किया गया है और कठोर परीक्षण किए गए हैं।
और जांच करने पर पता चला कि भारी और लंबे समय तक उपयोग के दौरान भी यह सामान्य रूप से काम करता है।
3. स्थापित करने और समायोजित करने में आसान: GW प्रेसिजन रोलिंग मिल AGV ऑयल सिलेंडर ग्राहक की आवश्यकताओं के अनुसार डिज़ाइन किया गया है, जो लचीला और स्थापित करने में आसान है।
और त्रुटियों को ठीक करने से श्रम लागत कम हो जाती है।
सीएनसी मशीनिंग प्रोग्रामिंग
प्रोग्रामर पीसी सिमुलेशन प्रोसेसिंग का उपयोग करके रोलिंग मिल एजीवी ऑयल सिलेंडर प्रोग्राम चलाते हैं, प्रोसेसिंग लाइनों को अनुकूलित करते हैं और प्रोसेसिंग टूल्स को उचित रूप से व्यवस्थित करते हैं, ताकि प्रोसेसिंग सुचारू रूप से हो सके। आररोलिंग मिल एजीवी ऑयल सिलेंडर होगा साफ-सुथरी और सुंदर चाकू की रेखाओं के साथ अधिक सटीक।
उच्च परिशुद्धता प्रसंस्करण उपकरण
सीएनसी वर्टिकल और हॉरिजॉन्टल मशीनिंग सेंटर, पांच अक्षीय व्यापक मशीनिंग सेंटर और अन्य उच्च परिशुद्धता प्रसंस्करण उपकरण उत्पाद प्रसंस्करण विनिर्देशों की सटीकता सुनिश्चित करते हैं।
गुणवत्ता प्रक्रिया नियंत्रण
कच्चे माल की प्रोसेसिंग से लेकर, दोषों का पता लगाने, ताप उपचार से लेकर उत्पादन प्रक्रिया तक, प्रत्येक प्रक्रिया की जांच के लिए निरीक्षक होते हैं, और अगली प्रक्रिया से पहले उनका योग्य होना आवश्यक है।
