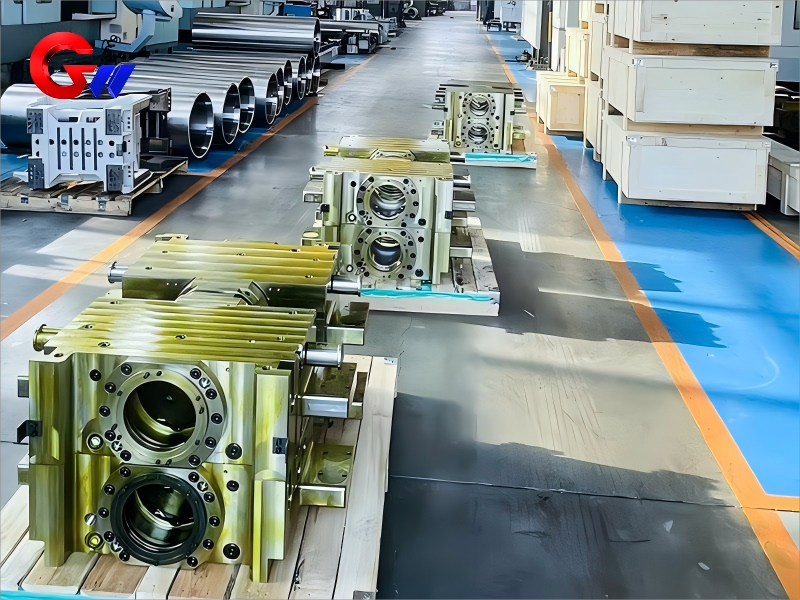

कोल्ड रोलिंग मिल मशीन के संचालन पक्ष के कार्य रोलर बेयरिंग ब्लॉक
ऑपरेटिंग-साइड वर्क रोल बेयरिंग ब्लॉक एक सटीक रूप से निर्मित सपोर्ट कंपोनेंट है जिसे कोल्ड रोलिंग मिल की वर्क रोल असेंबली के लिए डिज़ाइन किया गया है। यह निरंतर रोलिंग स्थितियों में वर्क रोल के संचालन के लिए सटीक बेयरिंग पोजीशनिंग, स्थिर संरचनात्मक सपोर्ट और विश्वसनीय अलाइनमेंट प्रदान करता है।
स्टेनलेस स्टील, सिलिकॉन स्टील और अति-पतली पट्टी के उत्पादन के लिए डिज़ाइन किया गया, यह घटक QT600-3 नमनीय लोहे की संरचना, नियंत्रित ताप उपचार, सटीक सीएनसी मशीनिंग, उच्च-सटीकता वाले बेयरिंग इंटरफेस, तेल-वायु स्नेहन और बहु-स्तरीय सीलिंग को संयोजित करता है।
प्रमुख विशेषताऐं
- उच्च परिशुद्धता स्थिति निर्धारण: वर्क रोल का रेडियल रनआउट ≤ 0.01 मिमी तक नियंत्रित होता है, जो सटीक स्ट्रिप रोलिंग में सहायक होता है।
- कुशल रोल परिवर्तन: एकीकृत हाइड्रोलिक लॉकिंग तंत्र, जिसका लक्ष्य रोल परिवर्तन समय ≤ 10 मिनट है।
- कंपन नियंत्रण: 20-500 हर्ट्ज के भीतर उच्च आवृत्ति कंपन नियंत्रण के लिए डिज़ाइन किया गया है, जिसमें निर्दिष्ट आयाम ≤ 0.5 μm है।
- सटीक बेयरिंग इंटरफ़ेस: बेयरिंग होल की बेलनाकारता को ≤ 0.003 मिमी तक नियंत्रित किया जाता है।
- कई रोलिंग मिल अनुप्रयोगों के लिए उपयुक्त: छह-हाई यूसी-मिल और बीस-हाई सेंडज़िमिर रोलिंग मिल कॉन्फ़िगरेशन के लिए उपयुक्त।
ब्रांड: जीडब्ल्यू प्रेसिजन
उत्पाद का मूल स्थान: लुओयांग, चीन
डिलीवरी का समय: अनुबंध समझौते के अनुसार
आपूर्ति क्षमता: प्रति वर्ष 1,000 पीस तक
- GW Precision
- चीन, लुओयांग
- संविदात्मक शर्त
- वार्षिक क्षमता 1000 पीस है।
- जानकारी
कोल्ड रोलिंग मिल मशीन के संचालन पक्ष के कार्य रोलर बेयरिंग ब्लॉक
सामग्री और ऊष्मा उपचार विनिर्देश
मुख्य सामग्री
The वर्क रोल बेयरिंग ब्लॉकइसका निर्माण से होता हैQT600-3 नमनीय लोहा, तदनुसारEN-GJS-600-3इस सामग्री का चयन इसकी संरचनात्मक मजबूती, आयामी स्थिरता, कंपन को कम करने की क्षमता और उपयुक्त शक्ति-से-भार अनुपात के गुणों के संयोजन के आधार पर किया जाता है।
निर्दिष्ट सामग्री का घनत्व लगभग है7.1 ग्राम/सेमी³इसके यांत्रिक और अवमंदन गुण इसे सटीक रूप से वर्क रोल और बेयरिंग असेंबली को सहारा देने के लिए उपयुक्त बनाते हैं।कोल्ड रोलिंग मिल.
रासायनिक संरचना
| तत्व | विनिर्देश |
|---|---|
| कार्बन (C) | 3.6–3.8% |
| सिलिकॉन (Si) | 2.2–2.5% |
| मैंगनीज (Mn) | ≤ 0.3% |
| मैग्नीशियम (Mg) | 0.03–0.05% |
यह सामग्री रोलिंग के दौरान कंपन को कम करने में योगदान देते हुए पर्याप्त संरचनात्मक कठोरता प्रदान करने के लिए डिज़ाइन की गई है। निर्दिष्ट कंपन क्षीणन दर है≥35%.
परिचालन पक्ष के अनुप्रयोग के लिए, सामग्री स्थिरता विशेष रूप से महत्वपूर्ण है क्योंकि समर्थन संरचना को सापेक्ष स्थिति बनाए रखनी चाहिए।कार्य रोलबार-बार घूमने वाले चक्रों के दौरान बेयरिंग असेंबली और हाइड्रोलिक घटकों को नुकसान पहुंचता है।
प्रमुख घटक सामग्री और सतह उपचार
विभिन्न कार्यात्मक क्षेत्रोंरोलिंग मिल बेयरिंग ब्लॉकपरिचालन स्थितियों के अनुसार चयनित सामग्रियों और सतह उपचारों का उपयोग करें।
| अवयव | सामग्री | इलाज |
|---|---|---|
| बेयरिंग ब्लॉक बॉडी | QT600-3 नमनीय लोहा | समतापी शमन और शॉट पीनिंग द्वारा सुदृढ़ीकरण |
| घिसाव-प्रतिरोधी लाइनर | जीसीआर15एसआईएमएन | डीप क्रायोजेनिक ट्रीटमेंट + 20 माइक्रोमीटर हार्ड क्रोमियम प्लेटिंग |
| सीलिंग घटक | पीटीएफई + 316एल | लेजर माइक्रो-टेक्सचरिंग |
QT600-3 बॉडी मुख्य संरचनात्मक भाग का निर्माण करती है।वर्क रोल बेयरिंग ब्लॉकनिर्दिष्ट विनिर्माण प्रक्रिया के अनुसार समतापी शमन और शॉट पीनिंग का प्रयोग किया जाता है।
घिसाव-प्रतिरोधी लाइनर में GCr15SiMn का उपयोग किया गया है। लाइनर की सेवा विशेषताओं को बेहतर बनाने के लिए डीप क्रायोजेनिक उपचार और हार्ड क्रोमियम प्लेटिंग का उपयोग किया जाता है, जिसमें क्रोमियम प्लेटिंग की निर्दिष्ट मोटाई होती है।20 माइक्रोमीटर.
सीलिंग घटकों के लिए PTFE और 316L का उपयोग किया जाता है। निर्दिष्ट सीलिंग सतहों पर लेजर माइक्रो-टेक्सचरिंग तकनीक का प्रयोग किया जाता है ताकि आवश्यक सीलिंग और संचालन संबंधी विशेषताएं प्राप्त हो सकें।
इन सामग्रियों के संयोजन से घटक में संरचनात्मक समर्थन, घिसाव प्रतिरोध और सीलिंग कार्यों को एक ही इकाई में एकीकृत करने की क्षमता मिलती है।कोल्ड रोलिंग मिलविधानसभा।
जीडब्ल्यू परिशुद्धता ताप उपचार प्रक्रिया
समतापी शमन
मुख्य भागवर्क रोल बेयरिंग ब्लॉकनियंत्रित ताप उपचार प्रक्रिया से गुजरता है:
गरम करना:900°C × 2 घंटे
नमक के पानी से प्यास बुझाना:300°C × 1 घंटा
हवा ठंडी करना
आयामी स्थिरता उपचार
वृद्धावस्था उपचार:180°C × 24 घंटे
निर्दिष्ट आयामी परिवर्तन:≤0.005%
ऊष्मा उपचार विनिर्माण प्रक्रिया का एक महत्वपूर्ण हिस्सा है क्योंकि आयामी स्थिरता सीधे तौर पर बेयरिंग इंटरफ़ेस और स्थापना सतहों की सटीकता को प्रभावित करती है।
सटीकता के लिएरोलिंग मिल बेयरिंग ब्लॉकमशीनिंग के बाद अनियंत्रित आयामी परिवर्तन बेयरिंग इंस्टॉलेशन और बेयरिंग के बीच संरेखण संबंध को प्रभावित कर सकते हैं।कार्य रोलऔर मिल संरचना। इसलिए अंतिम सटीक मशीनिंग और निरीक्षण से पहले आयामी स्थिरता में सुधार के लिए निर्दिष्ट एजिंग उपचार का उपयोग किया जाता है।
यांत्रिक मशीनिंग सटीकता
आयामी सटीकता विनिर्माण की प्रमुख आवश्यकताओं में से एक है।वर्क रोल बेयरिंग ब्लॉकमहत्वपूर्ण बेयरिंग और माउंटिंग इंटरफेस का निरीक्षण निर्दिष्ट सहनशीलता स्तरों के अनुसार किया जाता है।
महत्वपूर्ण आयामी सहनशीलता
| विशेषता | विनिर्देश | निरीक्षण विधि |
|---|---|---|
| बेयरिंग छेद | Φ200–400 मिमी, IT4 | इलेक्ट्रॉनिक प्लग गेज + गोलाई परीक्षक |
| हाइड्रोलिक सिलेंडर स्थापना सतह | समतलता 0.01 मिमी | ऑप्टिकल फ्लैट |
| पोजिशनिंग पिन होल | एच6 | नियामक माप मशीन |
| बेयरिंग होल बेलनाकारता | ≤0.003 मिमी | सटीक आयामी निरीक्षण |
| स्थापना सतह की ऊर्ध्वाधरता | ≤0.005 मिमी/100 मिमी | सटीक आयामी निरीक्षण |
बेयरिंग होल, के बीच एक महत्वपूर्ण इंटरफ़ेस है।कार्य रोलबेयरिंग असेंबली और सपोर्ट संरचना। बेलनाकारता की आवश्यकता≤0.003 मिमीआवश्यक ज्यामितीय स्थिति को बनाए रखने के लिए इसे निर्दिष्ट किया गया है।
हाइड्रोलिक सिलेंडर की स्थापना सतह की समतलता की आवश्यकता होती है।0.01 मिमीजबकि पोजिशनिंग पिन होल H6 टॉलरेंस के अनुसार निर्मित किए जाते हैं।
प्रत्येक स्थापना सतह की ऊर्ध्वाधरता को नियंत्रित किया जाता है≤0.005 मिमी/100 मिमीये नियंत्रण घटक के इंस्टॉलेशन संबंध को बनाए रखने में मदद करते हैं।कोल्ड रोलिंग मिल.
स्नेहन प्रणाली
The वर्क रोल बेयरिंग ब्लॉकयह बेयरिंग से संबंधित परिचालन क्षेत्र में नियंत्रित स्नेहक वितरण के लिए तेल-वायु स्नेहन प्रणाली का उपयोग करता है।
तेल-वायु स्नेहन
स्नेहक:MoS₂ योजक युक्त ISO VG 68 सिंथेटिक एस्टर तेल
| पैरामीटर | विनिर्देश |
|---|---|
| तेल की मात्रा | 0.05 मिली/बार |
| वायु दाब | 0.4–0.6 एमपीए |
| आवृत्ति | 2–5 हर्ट्ज़ |
| समायोजन | गति के अनुसार स्वचालित रूप से समायोजित |
तेल-वायु प्रणाली निरंतर संचालन के दौरान नियंत्रित स्नेहन प्रदान करती है। रोलिंग गति के अनुसार स्नेहन की आवृत्ति को स्वचालित रूप से समायोजित किया जा सकता है, जिससे उत्पादन की बदलती परिस्थितियों में भी उपयुक्त स्नेहन स्थिति बनाए रखने में मदद मिलती है।
ऑपरेटिंग-साइड असेंबली के लिए, स्थिर स्नेहन बेयरिंग इंटरफ़ेस के विश्वसनीय संचालन में योगदान देता है और निरंतर कार्य आवश्यकताओं का समर्थन करता है।कोल्ड रोलिंग मिल.
कोल्ड रोलिंग मिलों में अनुप्रयोग
परिचालन पक्षवर्क रोल बेयरिंग ब्लॉकइसे स्टेनलेस स्टील, सिलिकॉन स्टील और अति पतली पट्टी के उत्पादन में उपयोग होने वाले कोल्ड रोलिंग उपकरणों के लिए डिज़ाइन किया गया है।
सिक्स-हाई यूसी-मिल
इस घटक को स्टेनलेस स्टील और सिलिकॉन स्टील की रोलिंग के लिए छह-स्तरीय यूसी-मिल कॉन्फ़िगरेशन में लागू किया जा सकता है।
निर्दिष्ट रोलिंग मोटाई:
0.1–2.0 मिमी
इस प्रकार के उपकरण में ऑपरेटिंग-साइड सपोर्ट व्यवस्था वर्क रोल पोजिशनिंग और बेयरिंग इंस्टॉलेशन के लिए आवश्यक इंटरफ़ेस प्रदान करती है।कोल्ड रोलिंग मिल.
ट्वेंटी-हाई सेंडज़िमिर रोलिंग मिल
इस घटक का उपयोग अल्ट्रा-थिन स्ट्रिप से संबंधित ट्वेंटी-हाई सेंडज़िमिर रोलिंग मिल अनुप्रयोगों के लिए भी किया जा सकता है।
निर्दिष्ट रोलिंग मोटाई:
0.02–0.2 मिमी
अति पतली पट्टी के उत्पादन की सटीक आवश्यकताओं के कारण बेयरिंग संरेखण, आयामी स्थिरता, कंपन नियंत्रण और सटीक स्थिति निर्धारण पर विशेष महत्व दिया जाता है।कार्य रोल.
गुणवत्ता नियंत्रण
GW प्रेसिजन अपने उत्पादों के निर्माण के दौरान प्रक्रिया-आधारित गुणवत्ता नियंत्रण लागू करता है।वर्क रोल बेयरिंग ब्लॉकइसमें सामग्री की तैयारी, ताप उपचार, सीएनसी मशीनिंग, सटीक निरीक्षण, सफाई और अंतिम वितरण शामिल हैं।
महत्वपूर्ण आयामों का निरीक्षण उपयुक्त मापन उपकरणों का उपयोग करके किया जाता है, जिनमें इलेक्ट्रॉनिक गेज, गोलाई निरीक्षण उपकरण, ऑप्टिकल समतल निरीक्षण और समन्वय मापन मशीनें शामिल हैं।
बेयरिंग होल, पोजिशनिंग होल, माउंटिंग सरफेस, ज्यामितीय सहनशीलता और अन्य कार्यात्मक इंटरफेस पर विशेष ध्यान दिया जाता है।
पूर्णरोलिंग मिल बेयरिंग ब्लॉकअंतिम निरीक्षण से पहले सतह को साफ और समतल किया जाता है। निरीक्षण संबंधी दस्तावेज़ लागू उत्पादन और संविदात्मक आवश्यकताओं के अनुसार तैयार किए जाते हैं।
नियंत्रित सामग्री चयन, ऊष्मा उपचार, सटीक मशीनिंग, आयामी निरीक्षण, स्नेहन डिजाइन और सीलिंग विन्यास के माध्यम से, GW Precision मांग के अनुरूप परिचालन-पक्ष बेयरिंग सपोर्ट घटक प्रदान करता है।कोल्ड रोलिंग मिलआवेदन।
