कस्टमाइज्ड 35CrNiMo स्टील कॉपर प्लेटेड रील

कस्टमाइज्ड 35CrNiMo स्टील कॉपर प्लेटेड रील

कॉपर स्ट्रिप उत्पादन में अनुप्रयोग

कॉपर स्ट्रिप निर्माता उत्पादन लाइन में कॉइल को लगातार प्रवाहित करने के लिए अनकॉइलर का उपयोग करते हैं। अनकॉइलर कॉइल को सहारा देता है और घुमाता है, जिससे स्ट्रिप लगातार निकलती रहती है और आगे की उत्पादन प्रक्रियाओं में पहुँचती रहती है। इस उपकरण में GW प्रेसिजन स्टील स्लीव्स महत्वपूर्ण सहायक घटक के रूप में उपयोग की जाती हैं।

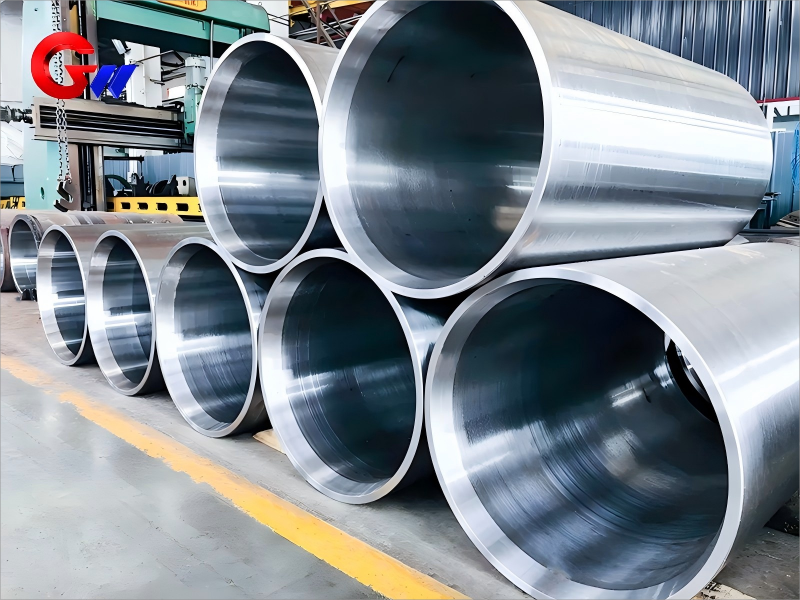

विशेष रूप से निर्मित 35CrNiMo स्टील स्लीव का उपयोग रोल-नेक या रील से संबंधित सपोर्ट अनुप्रयोगों में किया जा सकता है। यह बार-बार लगने वाले रोलिंग भार के कारण होने वाले घिसाव और विरूपण से संपर्क क्षेत्र की रक्षा करने में मदद करता है और निरंतर संचालन के दौरान कॉइल के स्थिर अनकॉइलिंग को सुनिश्चित करता है।

आपूर्ति किए गए उत्पाद के लिए, स्लीव का विनिर्देश इस प्रकार है:Φ570 × Φ500 × 1830 मिमीअनकॉइलर की संरचना, कॉइल के आकार, उपकरण विन्यास और ग्राहक के ड्राइंग के अनुसार वास्तविक आयामों को अनुकूलित किया जा सकता है।

काम करने की स्थिति

कॉपर स्ट्रिप के उत्पादन में प्रयुक्त स्टील स्लीव पर बार-बार और बारी-बारी से भार पड़ सकता है। निरंतर रोलिंग और कॉइल हैंडलिंग के दौरान, घटक पर बार-बार बल और मामूली प्रभाव भार पड़ सकते हैं, जिसमें स्ट्रिप के रोलिंग प्रक्रिया में प्रवेश करने पर उत्पन्न होने वाली भार स्थितियां भी शामिल हैं।

दी गई परिचालन तापमान सीमा लगभग है80–150 डिग्री सेल्सियसयह घर्षण और तांबे की पट्टी से स्थानांतरित ऊष्मा के कारण होता है। स्लीव इमल्शन या रोलिंग तेल के संपर्क में भी आ सकती है, इसलिए वास्तविक परिचालन वातावरण के लिए सामग्री का चयन और सतह की स्थिति पर विचार करना आवश्यक है।

जब स्लीव को रोल नेक या संबंधित घूर्णनशील घटक पर स्थापित किया जाता है तो आयामी स्थिरता विशेष रूप से महत्वपूर्ण होती है। दिए गए संदर्भ में लगभग 100 ग्राम के अंतर के साथ एक इंटरफेरेंस फिट निर्दिष्ट किया गया है।0.05–0.10 मिमीअंतिम फिटिंग का निर्धारण वास्तविक उपकरण डिजाइन और ग्राहक की तकनीकी आवश्यकताओं के अनुसार किया जाना चाहिए।

35CrNiMo स्टील सामग्री

यह कस्टमाइज्ड स्लीव निम्नलिखित से निर्मित है:35CrNiMo स्टीलयह एक उच्च शक्ति वाली मिश्र धातु इस्पात है जो बार-बार भार पड़ने और कठिन यांत्रिक परिस्थितियों का सामना करने वाले घटकों के लिए उपयुक्त है।

दी गई विशिष्ट रासायनिक संरचना इस प्रकार है:

• सी:0.32–0.40%

• करोड़:0.60–0.90%

• में:1.25–1.65%

• के लिए:0.15–0.25%

इस सामग्री का चयन इसकी मजबूती, कठोरता, सख्त होने की क्षमता और थकान प्रतिरोध के संयोजन के आधार पर किया जाता है।

उपलब्ध सामग्री आंकड़ों के अनुसार, तन्यता शक्ति प्राप्त की जा सकती है।≥980 एमपीएजबकि प्रभाव ऊर्जा पहुँच सकती है≥50 जेनिर्दिष्ट सामग्री और उपचार की शर्तों के तहत।

35CrNiMo की कठोरता इसे अपेक्षाकृत बड़े अनुभाग वाले घटकों के ताप उपचार के लिए उपयुक्त बनाती है। यह अनुकूलित स्टील स्लीव्स के लिए उपयोगी है, जहाँ घटक के पूरे अनुभाग में यांत्रिक गुणों को नियंत्रित करने की आवश्यकता होती है।

ऊष्मा उपचार और गुणवत्ता नियंत्रण

35CrNiMo स्टील स्लीव के निर्माण में ऊष्मा उपचार एक महत्वपूर्ण प्रक्रिया है। बड़े आकार के घटकों के लिए, अधिक एकरूपता सुनिश्चित करने के लिए ऊष्मा उपचार को सावधानीपूर्वक नियंत्रित करना आवश्यक है। दी गई प्रक्रिया आवश्यकताओं में आवश्यकतानुसार खंडित तापन या घूर्णी शमन शामिल हैं।

उत्पादन के दौरान अवशिष्ट तनाव एक अन्य विचारणीय विषय है। आवश्यकता पड़ने पर सटीक मशीनिंग से पहले कंपन एजिंग उपचार किया जा सकता है, जिससे अवशिष्ट तनाव को कम करने और मशीनिंग स्थिरता में सुधार करने में मदद मिलती है।

उत्पादन के दौरान सामग्री की शुद्धता को भी नियंत्रित किया जाता है। आपूर्ति की गई आवश्यकताओं में फास्फोरस और सल्फर की मात्रा को नियंत्रित करने का प्रावधान है।≤0.015%स्वभाव भंगुरता के जोखिम को कम करने के लिए।

अंतिम विनिर्माण और निरीक्षण संबंधी आवश्यकताएं ग्राहक के आरेख, सामग्री विनिर्देश, उपकरण विन्यास और अनुप्रयोग स्थितियों के अनुसार निर्धारित की जाती हैं।

सटीक विनिर्माण और अनुकूलित प्रसंस्करण

GW Precision ग्राहकों की आवश्यकताओं के अनुसार अनुकूलित स्टील स्लीव का निर्माण करती है, न कि उत्पादन को एक निश्चित मानक आकार तक सीमित रखती है। मशीनिंग प्रक्रिया को स्लीव के आयामों, आंतरिक और बाहरी व्यास, मिलान सतहों, फिटिंग आवश्यकताओं और समग्र उपकरण संरचना के अनुसार व्यवस्थित किया जाता है।

कॉपर स्ट्रिप अनकॉइलर के अनुप्रयोग में, सटीक आयामी नियंत्रण महत्वपूर्ण है क्योंकि स्लीव रील, रोल नेक या अन्य घूर्णनशील घटकों के साथ मिलकर काम करती है। उचित मशीनिंग से आवश्यक फिट बनाए रखने में मदद मिलती है और निरंतर संचालन के दौरान स्थिर घूर्णन सुनिश्चित होता है।

सामग्री का चयन, ऊष्मा उपचार, अवशिष्ट तनाव नियंत्रण, सटीक मशीनिंग और निरीक्षण का संयोजन अनुकूलित 35CrNiMo स्टील स्लीव्स के लिए एक नियंत्रित विनिर्माण प्रक्रिया प्रदान करता है।

अनकॉइलर और प्रोडक्शन लाइन एप्लीकेशन

अनकॉइलर निरंतर स्ट्रिप उत्पादन लाइन का एक महत्वपूर्ण घटक है। इसका प्राथमिक कार्य कॉइल को खोलना और आगे के उपकरणों को एक निरंतर स्ट्रिप प्रदान करना है। स्थिर अनकॉइलिंग उत्पादन की निरंतरता बनाए रखने में मदद करती है और पूरी लाइन के कुशल संचालन को सुनिश्चित करती है।

कस्टमाइज्ड 35CrNiMo स्टील स्लीव अनकॉइलर सिस्टम में उपयोग होने वाले सहायक घटकों में से एक है। यह अनकॉइलिंग के दौरान रील और कॉइल के संपर्क क्षेत्र की सुरक्षा करता है और कॉइल को स्थिर रूप से संभालने में मदद करता है। उपकरण के डिजाइन के आधार पर, स्लीव विभिन्न आंतरिक व्यास वाले कॉइलों के लिए भी उपयुक्त हो सकता है, जिससे कॉइल बदलना अधिक सुविधाजनक हो जाता है और बदलाव का समय कम हो जाता है।

कॉपर स्ट्रिप निर्माताओं के लिए, स्लीव उस यांत्रिक प्रणाली का एक अभिन्न अंग है जो निरंतर कॉइल प्रसंस्करण में सहायक होती है। इसकी भौतिक मजबूती, आयामी स्थिरता, सटीक फिटिंग और निर्माण गुणवत्ता, ये सभी मिलकर उपकरण के विश्वसनीय संचालन में योगदान करते हैं।

अनुकूलित स्टील स्लीव निर्माण

GW Precision कॉपर स्ट्रिप, एल्युमीनियम स्ट्रिप, शीट, फ़ॉइल और अन्य रोलिंग अनुप्रयोगों के लिए अनुकूलित स्टील स्लीव निर्माण प्रदान करता है। उत्पादों का निर्माण ग्राहक के ड्राइंग, निर्दिष्ट सामग्री, आयाम, अनुप्रयोग स्थितियों और तकनीकी आवश्यकताओं के अनुसार किया जा सकता है।

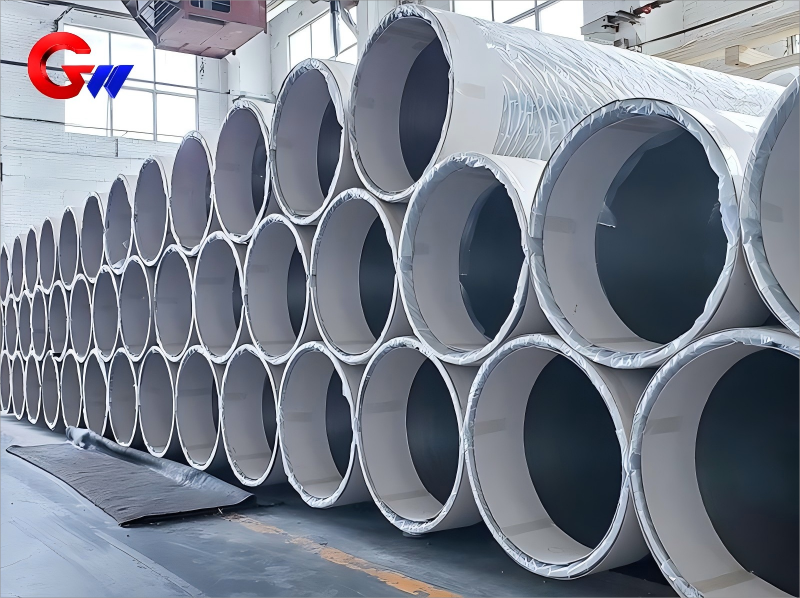

उपलब्ध वार्षिक उत्पादन क्षमता और स्थापित उत्पादन प्रबंधन प्रणाली विभिन्न औद्योगिक अनुप्रयोगों के लिए अनुकूलित स्लीव निर्माण में सहायक है। जीडब्ल्यू प्रेसिजन एक बिक्री पश्चात सेवा प्रणाली भी बनाए रखता है और तैयार उत्पादों की सुरक्षित हैंडलिंग और परिवहन के लिए स्थापित पैकेजिंग क्षमताएं रखता है।

कॉपर स्ट्रिप अनकॉइलर या रोलिंग मिल के लिए अनुकूलित स्लीव की आवश्यकता वाले ग्राहकों के लिए, जीडब्ल्यू प्रेसिजन विशिष्ट परियोजना आवश्यकताओं के अनुसार सामग्री चयन, मशीनिंग, हीट ट्रीटमेंट, निरीक्षण और पैकेजिंग का समन्वय कर सकता है।
