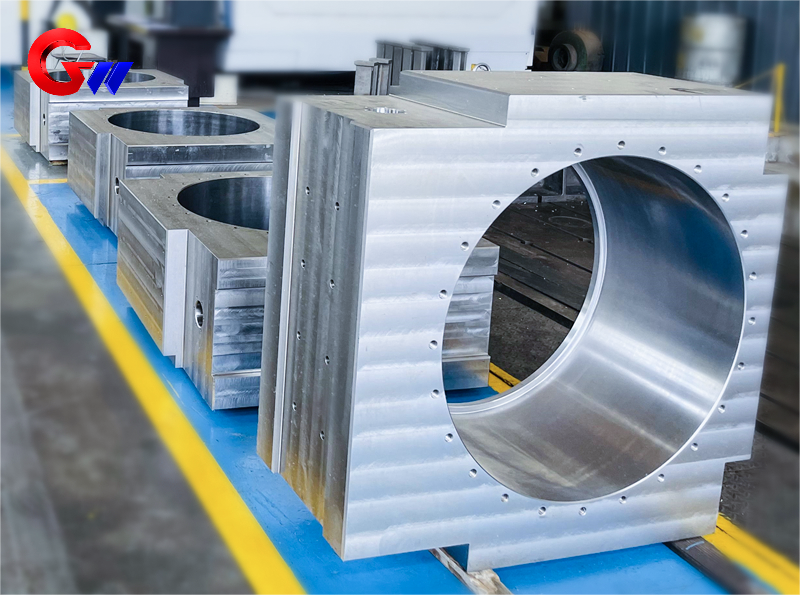

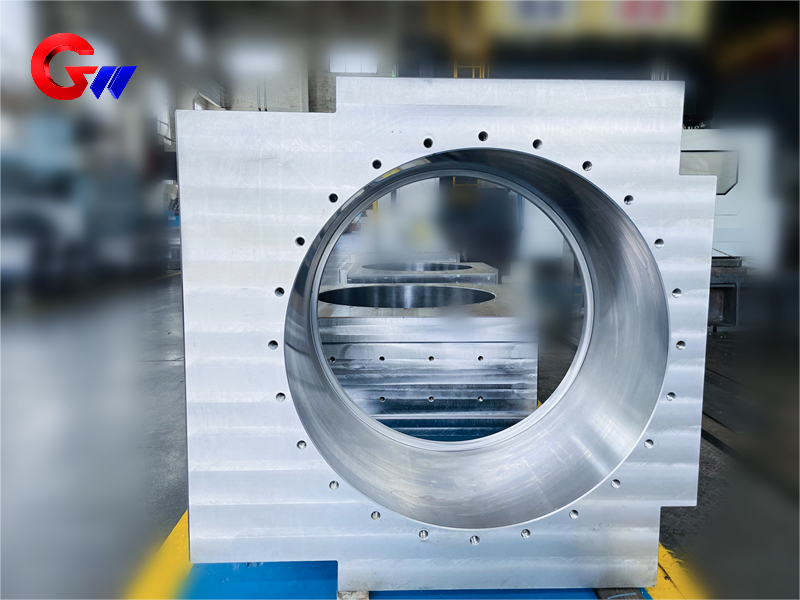

कास्ट स्टील वर्किंग साइड बेयरिंग सीट

कास्ट स्टील वर्किंग साइड बेयरिंग सीट

कास्ट स्टील वर्किंग साइड बेयरिंग सीट के अनुप्रयोग परिदृश्य

(गर्म/ठंडी रोलिंग मिल रोल समर्थन के लिए उपयुक्त)

1. मुख्य कार्य

रोल पोजिशनिंग: कार्य रोल की रेडियल/अक्षीय स्थिति को सटीक रूप से बनाए रखें (पोजिशनिंग सटीकता ± 0.1 मिमी)

भार संचरण: रोलिंग बल (अधिकतम 25MN) और प्रभाव भार (जैसे काटने वाले स्टील के लिए 2.5 का तात्कालिक प्रभाव गुणांक) का सामना करना

थर्मल प्रबंधन: 200-600 ℃ पर स्थिर संचालन (थर्मल विरूपण के लिए प्रतिरोधी)

2. सामान्य कार्य स्थितियां

यांत्रिक तनाव:

चक्रीय संपर्क तनाव 800-1200MPa (हर्ट्ज सैद्धांतिक गणना मूल्य)

कंपन त्वरण>5m/s ² (आईएसओ 10816-8 मानक)

पर्यावरणीय चुनौतियाँ:

आयरन ऑक्साइड स्केल अपघर्षक घिसाव (कठोरता एचवी800-1100)

रोलिंग कूलिंग वाटर का संक्षारण (पीएच 6-9, क्लोरीन ⁻ ≤ 50ppm)

कास्ट स्टील वर्किंग साइड बेयरिंग सीट की सामग्री का चयन और अनुकूलन

1. आधार सामग्री

सामग्री ग्रेड विशेषताएँ लाभ लागू परिदृश्य

जेडजी270-500 कम लागत, अच्छा आघात अवशोषण, छोटे और मध्यम आकार की कोल्ड रोलिंग मिल

ZG35CrMo उच्च-शक्ति (σ b ≥ 750MPa) हॉट रोलिंग रफिंग मिल

ZG06Cr13Ni4Mo संक्षारण प्रतिरोधी (C ≤ 0.06%) स्टेनलेस स्टील रोलिंग लाइन

2. प्रमुख क्षेत्रों को मजबूत करना

बेयरिंग स्थापना छेद:

सतह उच्च आवृत्ति शमन (कठोरता एचआरसी50-55, परत गहराई 3-5 मिमी)

हार्ड क्रोम प्लेटिंग (30-50 μ m)+परिशुद्ध पीस (आरए ≤ 0.2 μ m)

सीलिंग ग्रूव: लेजर क्लैडिंग कंपनी आधारित मिश्र धातु (स्टेलाइट 6, माइक्रो मोशन वियर के लिए प्रतिरोधी)

3. विशेष कार्य स्थितियों के लिए अनुकूलन

उष्णकटिबंधीय रोलिंग मिल: एनबी/वी माइक्रोअलॉयिंग जोड़ना (उच्च तापमान शक्ति में सुधार)

तटीय कारखाना: घन-P-करोड़ मौसम प्रतिरोधी कास्ट स्टील (नमक स्प्रे संक्षारण प्रतिरोधी) का उपयोग करना

उष्मा उपचार

सामान्यीकरण+टेम्परिंग:

सामान्यीकरण: 900 ℃ × 4h (वायु-शीतित)

तापमान: 6 घंटे के लिए 580 ℃ (90% से अधिक अवशिष्ट तनाव को समाप्त करना)

स्थानीय सुदृढ़ीकरण:

बियरिंग छिद्रों का प्रेरण सख्तीकरण (शक्ति घनत्व ≥ 5kW/सेमी ²)

निरीक्षण और संयोजन

परियोजना विधि मानकों के परीक्षण के लिए योग्य संकेतक

आंतरिक दोष एएसटीएम E186 रेडियोग्राफिक परीक्षण स्तर 2 या उससे नीचे

आयामी सटीकता सीएमएम माप छेद रिक्ति सहिष्णुता ± 0.02 मिमी

डायनामिक बैलेंस आईएसओ 1940-1 G6.3 लेवल

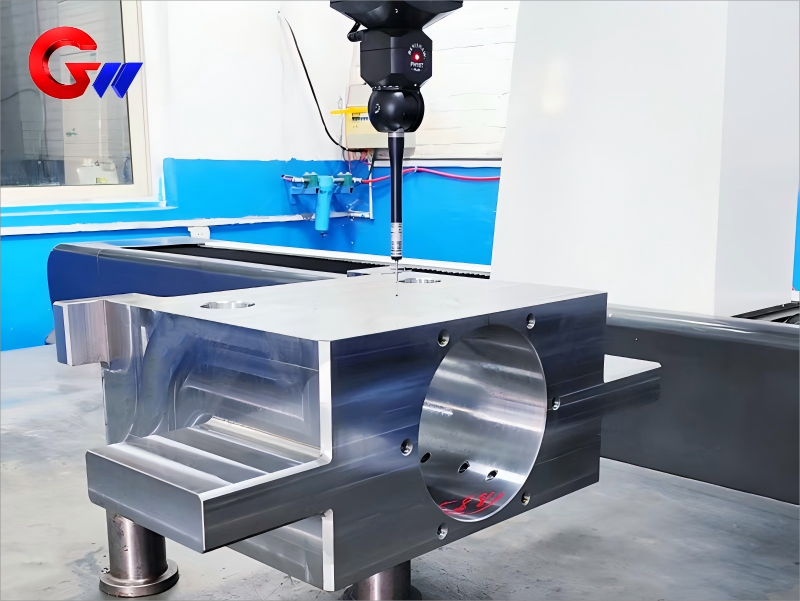

सामान्य आकार निरीक्षण के अलावा, काम करने वाले पक्ष असर सीट उत्पादों की गुणवत्ता को बेहतर ढंग से सुनिश्चित करने के लिए, अंतिम निरीक्षण के लिए तीन समन्वय मानक मापने वाली मशीन उपकरण में असर और अन्य सटीक भागों, 2 माइक्रोन स्तर तक का पता लगाने की सटीकता, विभिन्न भागों के आकार और व्यवहार सहिष्णुता निरीक्षण के आधार का पूर्ण निरीक्षण सुनिश्चित करने के लिए।
