एल्युमीनियम रोलिंग के लिए स्टील स्पूल की परिशुद्धता और सतह सख्तीकरण

The Role of the Steel Spool on a Rolling Line

On aluminum strip and foil rolling lines, the steel spool is a core component of the uncoiler and recoiler. Mounted on the mandrel, the steel spool carries the full weight and tension of the coil, transferring material from one station to the next while rotating at high speed.

From the outside, a steel spool looks like a simple hollow cylinder — but the conditions the steel spool endures during rolling are anything but simple:

• Load: Aluminum strip coils often weigh several tons. The spool withstands cyclic bending moments and torque while rotating at high speed.

• Precision: Aluminum foil can be just a few microns thick. Any geometric error in the spool transfers directly to the foil, affecting thickness uniformity and surface quality.

• Operating environment: Spools inside annealing furnaces serve continuously at approximately 600°C, placing severe demands on high-temperature material performance.

These three challenges are exactly why steel spool manufacturing goes far beyond ordinary machining.

Precision Control: From Blank Selection to 100% Final Inspection

Choosing the Blank Process

Steel spool manufacturing begins with the blank. By blank process, spools fall into two categories: centrifugal cast spools and forged spools.

Centrifugal casting can produce large-diameter, thin-walled spool blanks with uniform material density, making it well suited to spools for aluminum strip mills and aluminum foil mills. Common grades include alloy cast steels such as ZG35CrMo, ZG42CrMo, and ZG25Cr2MoV, as well as GW Precision's proprietary GWspool alloy series (GWspool-1, GWspool-2, GWspool-3).

Forged spools offer superior microstructural density and mechanical uniformity, and are used in more demanding applications such as stainless steel spools and silicon steel spools. Common grades include alloy steel forgings such as 42CrMo and 35CrNiMo.

Once the blank is selected, the blank undergoes quench-and-temper heat treatment to a controlled hardness of HB 280–320 — ensuring strength while retaining sufficient toughness, laying the material foundation for subsequent precision machining.

The Core Challenges of Precision Machining

Precision machining of a steel spool concentrates on two critical surfaces: the outer diameter and the bore.

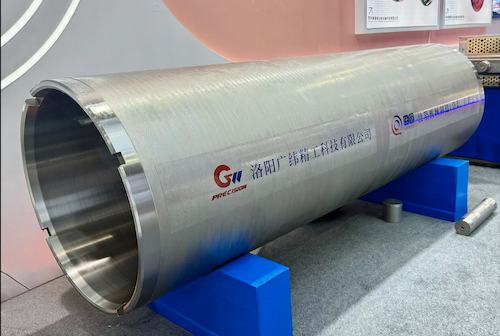

The outer diameter determines the coil winding diameter and is the working surface in direct contact with the strip or foil, demanding extremely tight cylindricity. Cylindricity requirements: ≤ 0.05 mm for the aluminum foil mill spool, ≤ 0.1 mm for cold rolling spools, and ≤ 0.02 mm for inspection/gauge spools (gauge-grade spools used to measure coiler and uncoiler installation accuracy).

The boreस्पूल और मैंड्रेल के बीच की मिलान सतह बोर है। बोर की आयामी सटीकता और समाक्षता संचालन में स्पूल रनआउट को सीधे निर्धारित करती हैं। समाक्षता की आवश्यकताएँ: एल्युमीनियम फ़ॉइल मिल स्पूल के लिए ≤ 0.05 मिमी, कोल्ड रोलिंग स्पूल के लिए ≤ 0.1 मिमी, और निरीक्षण/गेज स्पूल के लिए ≤ 0.03 मिमी।

इन सहनशीलता मानकों को प्राप्त करना छह प्रमुख कार्यों में सख्त नियंत्रण पर निर्भर करता है:

• रफ टर्निंगयह धातु के ढांचे से अतिरिक्त सामग्री को हटाता है और आंतरिक तनाव को कम करता है, जिससे बाद में परिष्करण के लिए एक स्थिर आधार मिलता है।

• शमन एवं ताप उपचारकठोरता को HB 280–320 तक नियंत्रित किया गया है, जिससे मजबूती और टिकाऊपन में संतुलन बना रहता है।

• सटीक बोरिंग: मशीनिंग द्वारा निर्धारित सहनशीलता के अनुसार बोर की मरम्मत करता है।

• सटीक टर्निंग: मशीन बाहरी व्यास को सर्विस टॉलरेंस के अनुसार समायोजित करती है।

• सटीक पिसाई(निरीक्षण/गेज स्पूल के लिए ही): बाहरी व्यास को गेज-ग्रेड परिशुद्धता तक पीसता है — ≤ 0.02 मिमी बेलनाकारता और ≤ 0.03 मिमी समाक्षीयता।

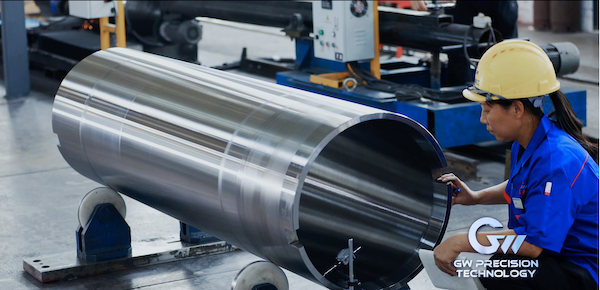

• 100% अंतिम निरीक्षणशिपमेंट से पहले प्रत्येक स्टील स्पूल की बारीकी से जाँच की जाती है—बाहरी व्यास, बोर, बेलनाकारता, समाक्षीयता और गतिशील संतुलन। दोषपूर्ण स्पूल कारखाने से बाहर नहीं भेजे जाते।

डायनामिक बैलेंस: उच्च गति रोटेशन की छिपी हुई सटीकता

रोलिंग लाइन पर एक स्टील स्पूल तेज गति से घूमता है। द्रव्यमान का कोई भी असमान वितरण कंपन उत्पन्न करता है—जो सर्वोत्तम स्थिति में रोलिंग की सटीकता को कम करता है, और सबसे खराब स्थिति में उपकरण के बेयरिंग को नुकसान पहुंचाता है।

GW Precision प्रत्येक स्टील स्पूल पर डायनामिक बैलेंस परीक्षण और सुधार करता है:

• मानक वितरण ग्रेडजी6.3 (आईएसओ 1940-1 के अनुसार), सभी स्पूलों पर लागू

• उच्च परिशुद्धता ग्रेड: जी2.5 (आईएसओ 1940-1 के अनुसार), कंपन-संवेदनशील अनुप्रयोगों के लिए, जैसे कि हाई-स्पीड एल्युमीनियम फॉइल मिल स्पूल

जो स्पूल डायनामिक बैलेंस परीक्षण में विफल हो जाते हैं, उन्हें सामग्री हटाकर या काउंटरवेटिंग द्वारा ठीक किया जाता है, फिर परीक्षण तब तक किया जाता है जब तक वे पास नहीं हो जाते।

जीडब्ल्यूस्पूल मिश्र धातु श्रृंखला: एक इन-हाउस सामग्री प्रणाली

सामान्य प्रयोजन वाले मिश्र धातु ढलवां इस्पात ग्रेड (जैसे ZG35CrMo और ZG42CrMo) अधिकांश पारंपरिक रोलिंग अनुप्रयोगों के लिए उपयुक्त होते हैं। लेकिन कुछ विशेष मामलों में—जैसे कि एनीलिंग भट्टियों के अंदर उच्च तापमान पर उपयोग, या अत्यधिक घिसाव-प्रतिरोध की आवश्यकता वाले निरंतर रोलिंग—मानक ग्रेड की प्रदर्शन सीमाएँ स्पष्ट हो जाती हैं।

इसलिए GW Precision ने अपनी विशेष GWspool मिश्र धातु श्रृंखला विकसित की: GWspool-1, GWspool-2 और GWspool-3। प्रत्येक GWspool ग्रेड विशिष्ट परिचालन स्थितियों के लिए मिश्र धातु तत्वों के अनुपात को अनुकूलित करता है, जिससे मजबूती, घिसाव प्रतिरोध, उच्च तापमान स्थिरता और मशीनेबिलिटी के बीच सर्वोत्तम लक्षित संतुलन प्राप्त होता है। अनुप्रयोग तापमान के आधार पर, GWspool श्रृंखला निम्नलिखित को कवर करती है:

• नॉन-एनीलिंग एल्युमिनियम फॉयल स्पूल और कोल्ड-रोलिंग स्पूल (परिवेश तापमान)

• मध्यम तापमान पर एनीलिंग स्पूल (200–400 डिग्री सेल्सियस)

• उच्च तापमान पर एनीलिंग करने वाले स्पूल (500–600 डिग्री सेल्सियस)

इन-हाउस मटेरियल सिस्टम का महत्व: जब किसी ग्राहक को स्टील स्पूल की ऐसी खराबी का सामना करना पड़ता है जिसे मानक सामग्री से ठीक नहीं किया जा सकता है, तो GW प्रेसिजन मटेरियल स्तर पर हस्तक्षेप कर सकता है और एक अनुकूलित समाधान प्रदान कर सकता है — न कि केवल स्पूल को उसी विनिर्देश के किसी अन्य मानक स्पूल से बदल सकता है।

सतह को कठोर बनाने की तकनीकें: स्पूल के जीवनकाल को बढ़ाने की कुंजी

सटीक मशीनिंग से कारखाने से निकलते समय स्पूल की ज्यामिति सुनिश्चित होती है। सतह को कठोर बनाने की तकनीक यह निर्धारित करती है कि क्या स्टील स्पूल उस ज्यामिति को बनाए रख सकता है और वास्तविक परिचालन स्थितियों का सामना कर सकता है।

लेजर धातुकर्म पुनर्पिघलाना: एनीलिंग भट्टियों में उच्च तापमान ऑक्सीकरण से लड़ना

एनीलिंग फर्नेस स्पूल के विफल होने का सबसे आम कारण उच्च तापमान ऑक्सीकरण है। लगभग 600°C के फर्नेस वातावरण में, साधारण स्टील की सतहें लगातार ऑक्सीकृत होती रहती हैं, जिससे ऑक्साइड की एक ढीली परत बन जाती है; जब यह परत टूटकर गिरती है, तो यह गड्ढे छोड़ देती है जिससे स्पूल के बाहरी व्यास में असमान घिसाव होता है।

लेजर धातुकर्म पुनर्पिघलनायह इस समस्या का एक प्रभावी समाधान है। लेजर धातुकर्म पुनर्पिघलाने में, एक उच्च-ऊर्जा लेजर किरण को स्पूल के बाहरी व्यास की स्टेनलेस स्टील की सतह पर केंद्रित किया जाता है, जिससे सतह की धातु तुरंत पिघल जाती है, जो बाद में अत्यंत तीव्र शीतलन दर से जम जाती है।

लेजर धातुकर्म पुनर्पिघलाने से तीन प्रमुख सुधार प्राप्त होते हैं:

• ढलाई दोषों का निवारणपुनर्पिघलाने की प्रक्रिया के दौरान सूक्ष्म छिद्र, अशुद्धियाँ और अन्य सतह ढलाई दोष समाप्त हो जाते हैं, जिससे सतह घनत्व में उल्लेखनीय वृद्धि होती है।

• अनाज शोधनतीव्र ठोसकरण से एक महीन, एकसमान दानेदार संरचना बनती है, जिससे ऑक्सीकरण और संक्षारण प्रतिरोध में सुधार होता है।

• बढ़ी हुई सतह कठोरतामिश्रित परत एचआरसी 45–55 (एचबी 420–560) तक पहुंच जाती है – जो एक मानक स्पूल की कठोरता से लगभग दोगुनी है।

लेजर मेटालर्जिकल रीमेल्टिंग से उपचारित एनीलिंग फर्नेस स्पूल लगभग 600°C पर ऑक्सीकरण-प्रतिरोधक जीवन में उल्लेखनीय वृद्धि दर्शाते हैं, जिससे ग्राहक की स्पूल प्रतिस्थापन आवृत्ति और रखरखाव लागत प्रभावी रूप से कम हो जाती है।

लेजर हार्डनिंग: उच्च भार वाले अनुप्रयोगों के लिए घिसाव प्रतिरोध

एल्युमिनियम स्ट्रिप कोल्ड-रोलिंग स्पूल लगातार उच्च तनाव और उच्च गति के तहत काम करते हैं, जिससे बाहरी कार्यशील सतह पर निरंतर संपर्क तनाव बना रहता है। सतह की अपर्याप्त कठोरता के कारण सामान्य सेवा चक्र के भीतर ही समय से पहले घिसाव हो जाता है, जिससे रोलिंग की सटीकता कम हो जाती है और सेवा जीवन छोटा हो जाता है।

लेजर सख्त करनाइस प्रक्रिया में उच्च-ऊर्जा लेजर बीम का उपयोग करके स्पूल की सतह को चरण-परिवर्तन तापमान से ऊपर तेजी से गर्म किया जाता है; आधार सामग्री की अपनी तापीय चालकता के कारण तेजी से स्वतः शीतलन होता है। लेजर सख्त करने से HRC 50-60 की कठोरता वाली एक कठोर सतह परत बनती है और घिसाव प्रतिरोध में काफी सुधार होता है।

लेजर हार्डनिंग का मुख्य लाभ यह है किपरिशुद्धता प्रतिधारणबल्क इंडक्शन हार्डनिंग या फर्नेस हीट ट्रीटमेंट की तुलना में, लेजर हार्डनिंग में न्यूनतम वर्कपीस विरूपण के साथ केंद्रित, नियंत्रणीय ऊष्मा इनपुट लागू होता है। इसलिए, सटीक मशीनिंग पूरी होने के बाद स्टील स्पूल को लेजर हार्डनिंग किया जा सकता है, जिससे विरूपण के कारण स्पूल के टॉलरेंस से बाहर होने का खतरा नहीं रहता — यह विशेष रूप से एल्यूमीनियम फॉइल मिल स्पूल के लिए महत्वपूर्ण है जो पहले ही ≤ 0.05 मिमी की समाक्षता प्राप्त कर चुका है।

आरएफआईडी का संपूर्ण जीवनचक्र प्रबंधन: स्पूल बदलने से लेकर स्पूल प्रबंधित करने तक

पारंपरिक स्पूल प्रबंधन में एक आम समस्या है: स्पूल के सेवा इतिहास का पता लगाना कठिन होता है। जब कोई स्टील स्पूल मरम्मत के लिए वापस आता है, तो रखरखाव इंजीनियर को आमतौर पर यह पता नहीं होता कि स्पूल ने कितने घंटे सेवा दी है, कितने थर्मल चक्रों का सामना किया है, या पिछली मरम्मत कब की गई थी। इस जानकारी के अभाव में, रखरखाव संबंधी निर्णय डेटा के बजाय अनुभव पर आधारित होते हैं।

एम्बेडेड आरएफआईडी चिप्स इसे बदल देते हैं।

प्रत्येक GW प्रेसिजन स्टील स्पूल में एक RFID चिप लगी होती है और इसकी एक अद्वितीय डिजिटल पहचान होती है। RFID रीडर स्पूल को उतारे बिना ही उसमें संग्रहित जानकारी प्राप्त कर सकता है, जिसमें निम्नलिखित शामिल हैं:

• फ़ैक्टरी डिलीवरी तिथि और प्रारंभिक विशिष्टता पैरामीटर

• प्रत्येक परिनियोजन टाइमस्टैम्प

• संपूर्ण रखरखाव इतिहास (किया गया कार्य, मरम्मत के बाद की सटीक पुनः निरीक्षण संबंधी जानकारी)

• संचयी सेवा घंटे

इस डेटा की मदद से ग्राहक स्पूल रजिस्टर बना सकते हैं, डेटा विश्लेषण का उपयोग करके रखरखाव के समय का अनुमान लगा सकते हैं और विफलता से पहले ही नियोजित रखरखाव की योजना बना सकते हैं—जिससे अचानक स्पूल खराब होने के कारण होने वाले अनियोजित डाउनटाइम से बचा जा सके।

बार-बार घुमाए जाने वाले कई स्पूलों के साथ बड़े रोलिंग ऑपरेशनों के लिए, RFID ट्रेसिबिलिटी स्पूलों की गड़बड़ी को भी रोकती है: अलग-अलग विशिष्टताओं या स्थितियों वाले स्पूलों को चिप द्वारा तुरंत पहचाना जाता है, जिससे मैन्युअल सत्यापन त्रुटियां समाप्त हो जाती हैं।

स्पूल के अलावा, आरएफआईडी चिप संपूर्ण एल्यूमीनियम स्ट्रिप उत्पादन प्रक्रिया को डिजिटाइज़ करने के लिए एक डेटा नोड के रूप में कार्य कर सकती है - प्रत्येक कॉइल को उपयोग किए गए विशिष्ट स्पूल बैच, उस समय स्पूल की स्थिति, उत्पादन कार्य आदेश और गुणवत्ता डेटा से जोड़कर।

निष्कर्ष

एल्युमीनियम स्ट्रिप और फ़ॉइल रोलिंग के लिए स्टील स्पूल का निर्माण एक सिस्टम-इंजीनियरिंग चुनौती है जिसके लिए सामग्री, सटीक मशीनिंग, हीट ट्रीटमेंट और सरफेस ट्रीटमेंट में समन्वित अनुकूलन की आवश्यकता होती है। किसी एक मानक को अत्यधिक महत्व देना और अन्य को अनदेखा करना शायद ही कभी ग्राहकों की वास्तविक समस्याओं का समाधान करता है।

जीडब्ल्यू प्रेसिजन 2006 से स्टील स्पूल निर्माण में विशेषज्ञता हासिल कर रहा है, और इसने चार दिशाओं में क्षमता का निर्माण किया है: सामग्री प्रणाली (जीडब्ल्यूस्पूल मिश्र धातु श्रृंखला), सटीक मशीनिंग (अनुप्रयोग-स्तरीय सहनशीलता), सतह सख्त करना (लेजर धातुकर्म रीमेल्टिंग और लेजर सख्त करना), और डिजिटल प्रबंधन (आरएफआईडी पूर्ण जीवनचक्र पता लगाने की क्षमता) - जो संपूर्ण स्टील स्पूल जीवनचक्र को कवर करने वाला एक एकीकृत समाधान तैयार करता है।
